飞叉绕线机

               苏州协普电子机械设备有限公司专业提供:绕线机,飞叉绕线机,互感器绕线机,开口式互感器绕线机,转子绕线机,单轴飞叉绕线机,平行飞叉绕线机,半圆互感器,散热风扇绕线机,抽风机线圈绕线机,玩具马达绕线机,微型电机转子绕线机.

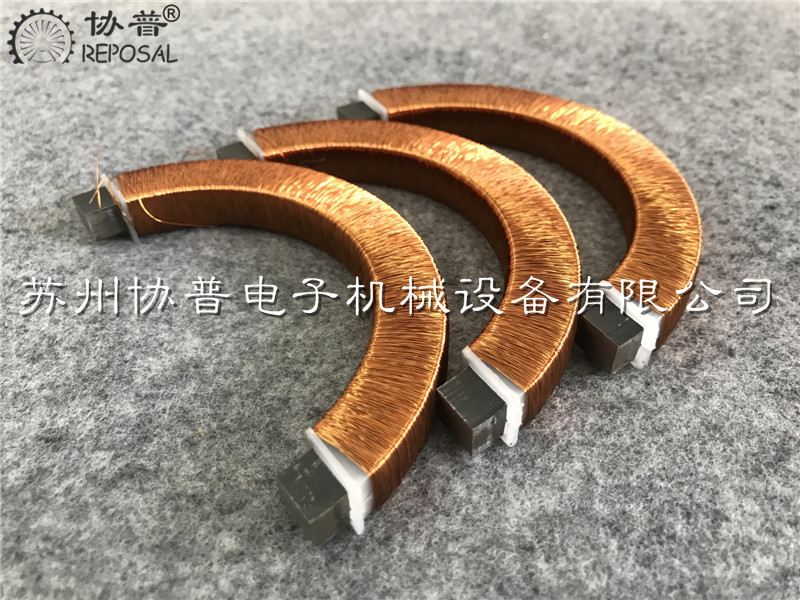

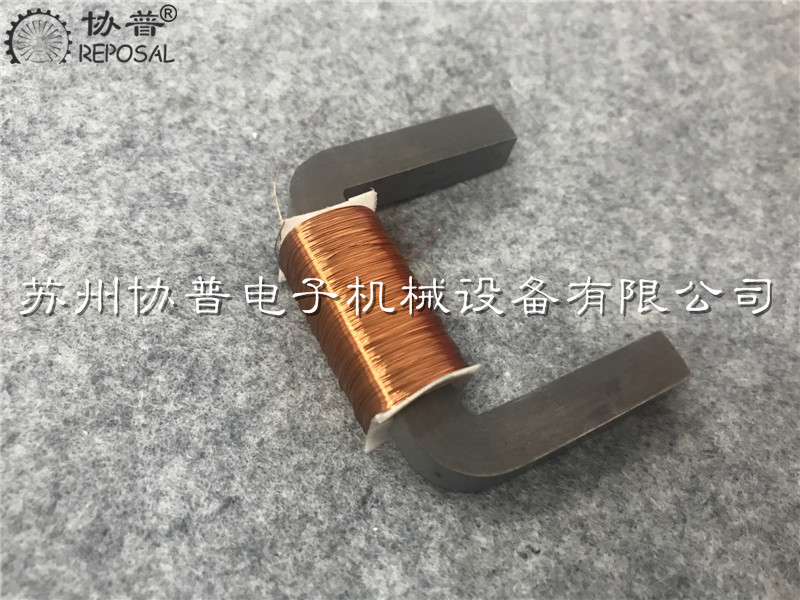

协普飞叉绕线机是一种用于电机、电感、钳形电流表、互感器等线圈绕制的绕线机：

1.       工作原理：

 飞叉绕线机主要是通过飞叉组件的高速旋转来实现绕线工作。飞叉组件安装在转盘上，转盘由电机等驱动组件带动旋转。当飞叉旋转时，漆包线等线材通过特定的进线机构被引导至飞叉处，随着飞叉的转动，线材按照设定的方式缠绕在定子铁芯等工件上，从而完成线圈的绕制。

2.       结构组成：

飞叉组件：这是飞叉绕线机的核心部件，通常由飞叉支架、出线孔调节架等部分组成。飞叉支架用于支撑和固定飞叉，而出线孔调节架可以调整出线的位置和角度，以满足不同的绕线需求。

驱动系统：包括驱动转盘旋转的飞叉驱动组件、带动其他部件运动的电机等。驱动系统为飞叉的旋转以及工件的移动、旋转等动作提供动力，保证绕线过程的顺利进行。

排线机构：该机构的作用是确保线材在绕制过程中能够按照预定的轨迹进行排线，使线圈的绕制整齐、紧密。排线机构通常由蜗轮、排线电机、凸轮等部件组成。

进线机构：负责将漆包线等线材引入到绕线区域。进线机构一般包括涨紧组件、拉线组件和若干导向轮等，涨紧组件可保证漆包线的平直性，拉线组件则用于控制线材的张力。

控制系统：协普的飞叉绕线机控制器，负责对整个绕线过程进行控制和监控。可以设置绕线速度、匝数、排线方式等，同时还可以实时监测绕线机的运行状态，以便及时发现和解决问题。同时沿用了市场应用最广泛的CNC控制面板，使用控制器面板条理清楚，层次分明，特别对于有CNC绕线机使用经验的人来讲特别友好，一看即会。

3.       应用领域：

电机制造行业：广泛应用于无刷电机、有刷电机等各类电机的定子和转子线圈绕制。例如在无人机、电动车、散热风扇等设备的线圈生产中，飞叉绕线机能够高效、准确地完成线圈绕制工作，为电机的性能提供保障。

电感制造行业：用于各种电感线圈的绕制，如共模电感、差模电感等。飞叉绕线机可以根据电感的设计要求，精确地控制线圈的匝数、线径和绕制方式，从而满足电感的性能需求。

其他电子设备制造行业：在一些需要绕制线圈的电子设备生产中，如变压器、继电器等，飞叉绕线机也发挥着重要作用。经过定制设计，也可以用于柔性材料上连续缠绕。，

4.       优势特点：

绕线效率高：飞叉的高速旋转能够快速地完成线圈绕制，大大提高了生产效率。与传统的手工绕线相比，飞叉绕线机的绕线速度可以提高数倍甚至数十倍。

绕线精度高：通过精确的控制系统和排线机构，可以保证线圈的绕制精度，使线圈的匝数、线径、间距等参数符合设计要求，提高了产品的质量。

适用范围广：能够适用于不同类型、不同尺寸的工件绕线，对于一些形状复杂、绕线要求高的工件，飞叉绕线机也能够较好地完成绕线工作。

自动化程度高：可以实现自动化绕线，减少了人工操作的环节，降低了劳动强度，同时也提高了生产的安全性和稳定性。

安全性高：在工作时飞叉组件通常暴露于人体可接触的位置，协普飞叉绕线机配置了安全罩，确定工作安全。
