机械张力器使用说明

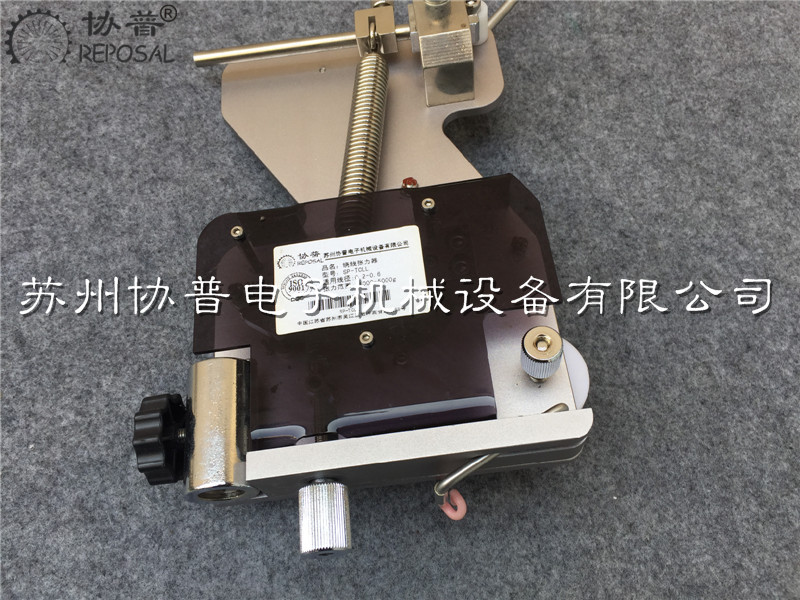

我们现在来了解一下张力器,一个穿线的过程。首先漆包线线过经张力器底部的陶瓷圈，然后再经过其上方的羊毛毡，羊毛毡的夹紧的程度可以调节,其方式是通过张力器的另外一侧的旋钮，
然后再穿过防跳线器,再在张力器上的阻尼轮上面过一圈，然后再次经过一个防跳线器，然后再穿过钓鱼杆上面的导轮，这就是穿线的过程。
然后我们要怎么样调节到一个比较合适的张力？
我们现在看一下第一个，这个手柄是一个张力开关，这个张力开关打到往上方的时候，这个阻尼轮就不起作用，转动它的时候变的很轻。这个张力开关打在下方的时候，张力器开始起作用.
如果我们要调大张力的话，我们就调节张力器底部下方这个旋钮，这个位置有个刻度。通个这个调节张力器上的阻尼轮的阻尼大小.
然后这个位置的手柄是用来调节反张力的,就是钓鱼杆往后面回弹的力量，我们调节的总体原则是在绕线的过程当中，钓鱼竿在阻尼轮的相互作用下,即不会无力往下垂,也不会力量过大而只有很好的摆幅要求在有一个比较大的摆动的范围，这样的话它就可以缓冲，同时起到一个将漆包线张紧的作用。
