互感器绕线机
互感器绕线机

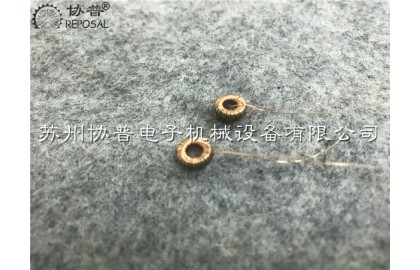

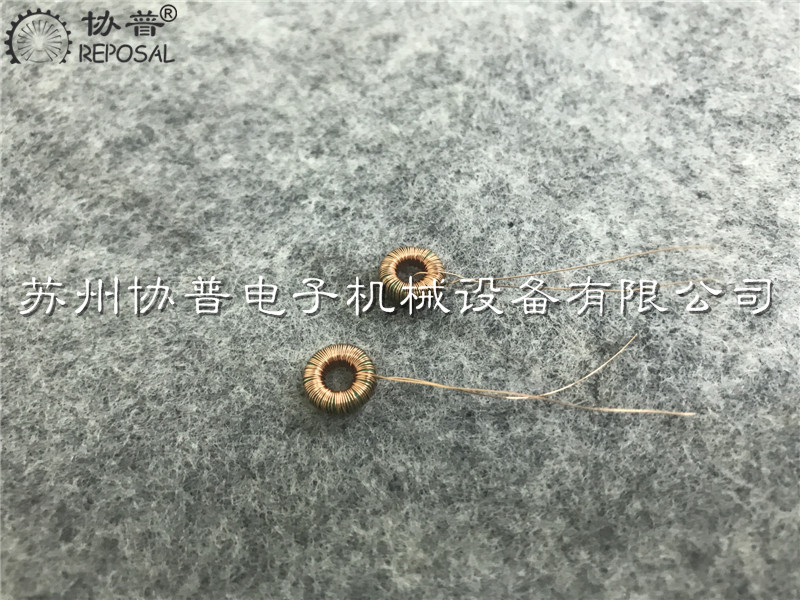

此机型一般用来绕制小规格电流互感器,小规格电流互感器的特点一般线漆包线的线径在0.11-0.19mm之间,匝数较多.
要求匝数准确,绕线速度快.
环形电流互感器绕线机.
电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而电流互感器变换的是电流罢了。电流互感器接被测电流的绕组（匝数为N1），称为一次绕组（或原边绕组、初级绕组）；接测量仪表的绕组（匝数为N2）称为二次绕组（或副边绕组、次级绕组）。

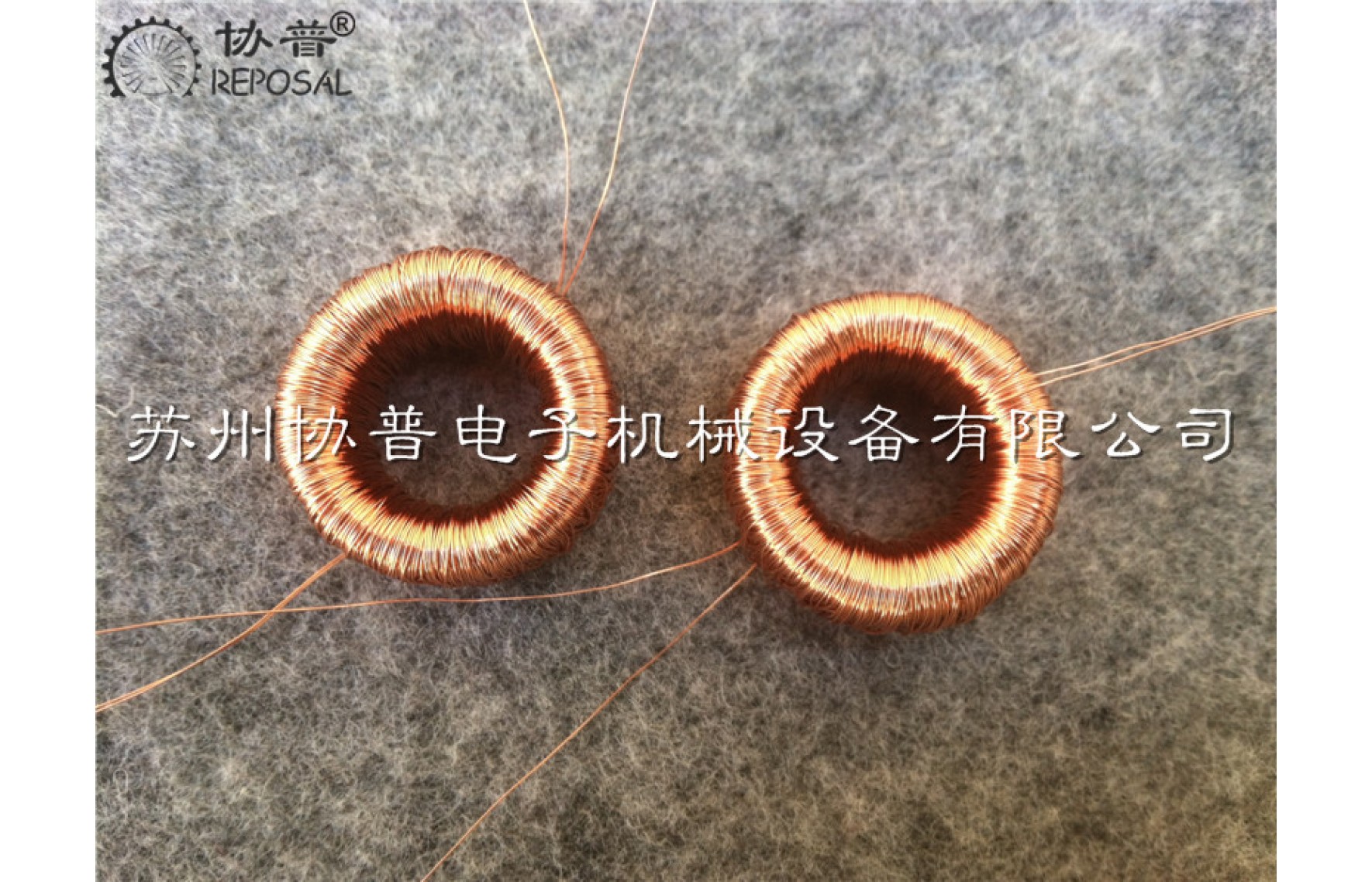

此环形电流互感器绕线机一般用来绕制小规格电流互感器,小规格电流互感器的特点一般线漆包线的线径在0.11-0.19mm之间,匝数较多.
要求匝数准确,绕线速度快.
协普此机器快速稳定,转速达到1400RPM.因为稳定,所以可实现一人操作多台环形电流互感器绕线机.
相关文章
R型变压器绕线机
R型变压器的截面像字母R,所以被称作R型变压器。在大功率用电器中应用R型变压器，可以降低冲击电流, R型变压器是属于干式变压器中的一种。其铁芯系采用从细到粗,再从粗到细的连续的优质取向冷轧硅钢带卷制成，最终截面接近圆形，外形为未切割的封闭形矩形,再通过特殊的R形变压器绕线机在其PBT骨架上绕制出粗次级。因此，由此制造的变压器无噪声、漏磁小、空载电流小、铁损低、效率高;并且由于线圈是圆柱形，通过R型变压器绕线机绕制的线圈铜线长度短，所以，内阻小，铜耗低，温升低，过载波动小，爆发力比环形变压器还好;另外，初、次级线圈采用阻燃PBT工程塑料制成的骨架分别绕制，从而抗电强度高，阻燃性好。
但是其制造工艺对也对比较复杂,二是其线圈绕制,因为是封闭铁芯内绕制,所以PBT是两部分组成,然后R型变压器绕线机驱动PBT骨架绕制,绕制精度受到一定影响,一是其铁芯形状,因为其展开形状为纺锥形,所以其模具,材料利用率都比较低,
随着R型变压器绕线机的发展, 制造成本的降低,品质稳定性的提高,R型变压器以新颖、独特的结构，优异的电磁性能正得到越来越多的电子行业的青睐。特别适用于医疗设备、显示设备、音响设备、办公设备。
互感器缠绕电工皱纹纸|变压器缠绕皱纹纸|互感器缠绕皱纹纸
变压器绝缘皱纹纸具有较好的机械强度，较高的耐电压强度，表面有皱纹、富有一定的韧性。而且其裁剪方便，在变压器绕制成型后,在后工装油浸中仍然保持一定的强度，这个特点可以非常好的保护变压器的漆包线不会被挤压拆断，即满足了绝缘性要求，又满足了机械性能要求。
所以其广泛用于变压器绝缘.一般在变压器中使用使用,在互感器用使用较少,因为互器器铁芯结构为环形,因为绝缘皱纹纸表面有皱纹,摩擦较大,所以使用环形包带机缠绕时较为困难,所以一般情况下互感器线圈如果要求使用皱纹纸时,采用人工缠绕,我们经过细节改善,成功克服此一问题.
环形变压器绕线机
公司拥有电子变压器和互感器整厂设备的研发及生产优势，有别于业界的众多拼装厂商，我们集绕线机行业工程技术沉淀多年研发生产经验，开发出的新一代环形线圈系列绕线设备，广泛应用于环形变压器、互感器、调压器、电感线圈等制造行业，得到业界诸多好评；苏州协普将不断了解用户需求加强技术研发和售后服务水平，为客户提供更专业优质的产品及服务。
环形变压器绕线机技术特点：
采用CNC数位智能程式控制器，工作稳定，操作简单，具有多项行业首创的先进实用功能。
储线环，带线器等核心部件选用优质钢材经多道工艺加工而成，耐用不变形。
采用先进的控制电路，具有故障报警功能，功能开关都为两线控制，维修更换简单方便。
储线和绕线状态下运转速度分开设定，可以自动实现快速储线和低速绕线运行，包带机模式下也可以使用自动运行功能，操作简单，使用效率高。
加工多绕组产品时可预设多次储线和多次绕线工序，适合有多个绕组但线径／匝数又不同的产品，或是储线量单次不够的产品，免去重复装夹和人工操作，提高生产效率。
可以预设多组排线密度，绕线时设备可以自动变换预设的排线密度，在加工多绕组的产品，每个不同匝数绕组都可以按照预设的角度均匀的排列。
双变频比例驱动，可选择自动运行或脚踏调速。
可无极调速，根据不同产品工艺要求设定合适的绕线速度。
设备特点：
齿轮式绕线机具有绕线扭力大，齿环屋戋环开口尺寸高，储线量多和适绕线径范围大等特点，是用途最广的
绕线机型；适合绕制线径粗，排线要求很整齐及需要多股并绕的产品，如小型环形变压器次级绕组，大功率驽
大型变压器初次级绕组，大线径电感磁环，电流互感器线圈及可调电阻等。
可根据产品的外形尺寸，完成内外径，匝数等参数，计算需绕线的长度，选择合适尺寸的机型。
同一机型上可更换不同宽度储线环，以满足不同大小产品的储线量和完成内径，适用范围更广。
夹具可调范围大，排线密度快速调节及分段排线密度功能，特别适合绕制有多个绕组的变压器产品。
适绕线材种类多样，如漆包铜线，漆包铝线，钢丝，尼龙线及电阻丝等，可用于各种行业产品的线匿加工。

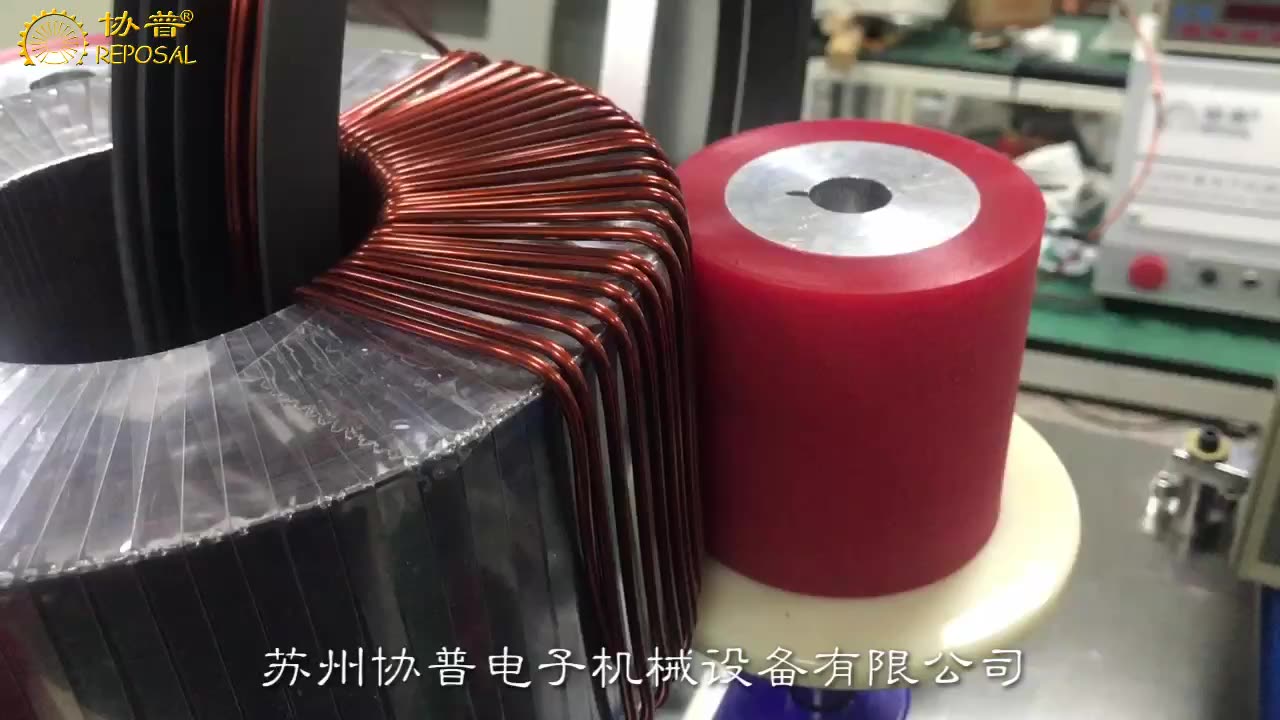

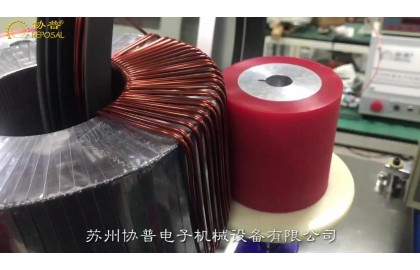

外径:193mm
内径:95mm
高度:90mm
漆包线直径:2.5mmX370
精密电流互感器绕线机的研发背景与特点
精密电流互感器绕线机的研发背景与特点
电流互感器中线圈的精度是非常重要的，因为它直接影响到电流测量的准确性和电力系统的可靠运行。线圈精度的具体重要性表现在以下几个方面。
电能计量：在电力系统中，准确测量电流是计算能量消耗的关键。如果电流互感器中的线圈不准确，将导致电能测量错误，可能导致能源成本的错误计算，对电力公司和消费者都可能产生财务影响。
故障检测：电流互感器用于监测电流水平，以侦测电力系统中的异常情况，如短路、过载等。如果线圈的精度不高，可能会导致对潜在故障的误报或忽略，从而影响电力系统的可靠性。
过电流保护：电流互感器在过电流保护装置中扮演关键角色，用于检测过电流事件并触发断路器或其他保护设备。线圈的精度直接影响是否能够准确侦测到过电流情况，确保电力系统的安全性。
负载管理：电力系统的负载管理需要准确测量电流，以便进行合理的负载分配和调整。如果线圈的精度不高，可能导致不平衡的负载分布，影响电力系统的效率和稳定性。
自动化控制：在现代电力系统中，自动化控制系统依赖于准确的电流测量数据来进行实时调整和控制。线圈的精度对于系统的响应速度和性能至关重要。
波形分析：电流互感器还用于电力质量分析，包括谐波分析等。线圈的精度决定了对电流波形的准确分析，有助于解决电力质量问题。
总之，线圈精度对于电流互感器的性能和应用至关重要。高精度的线圈可以确保电流测量的准确性，从而维护电力系统的可靠性、稳定性和效率。因此，在选择和使用电流互感器时，确保线圈的精度符合应用需求是非常重要的。
绕线机的应用范围与种类有哪些?
绕线机：顾名思义绕线机是把线状的物体缠绕到特定的工件上的机器。
绕线机的使用范围：
凡是电器产品大多需要用漆包铜线(简称漆包线)绕制成电感线圈，就需要用到绕线机。
例如：各种电动机，日光灯镇流器，各种大小变压器，电视机。收音机用的中周、电感线圈，行输出变压器(高压包)，电子点火器、灭蚊器上的高压线圈，喇叭，耳机，麦克风的音圈，各种电焊机等不能一一举例，这些里面的线圈都需要用绕线机来绕。
纺织行业多用棉纱线，人造纤维线等绕制各种适合纺织机用的纱团、绽这些都需要用一款绕线机来绕。
绕线机的种类：
常用绕线机绕制的线多为漆包铜线(绕制电子、电器产品的电感线圈)，纺织线(绕制纺织机用的纱绽、线团)，还有绕制电热器具用的电热线以及焊锡线，电线，电缆等。
绕线机的种类繁多，按其用途分类，可分为通用型和专用型；
