变压器绕线机的操作说明详解
变压器绕线机的操作说明详解
变压器绕线机是用来绕制变压器漆包线圈的专用绕线设备，在变压器的漆包线圈绕制过程当中，按变压器规格划分绕漆包线设备，有绕制配电变压器高、低压漆包线圈的自动排漆包线绕线机和箔式漆包线圈绕制机;有绕制大型电力变压器漆包线圈的立式绕线机和卧式绕线机。
一、变压器绕线机结构特点：
1、该绕线机机械传动部分设在床头箱内部，电气部分装在床头箱的上止。通过变频器驱动三相异步电机,实现主轴转速线性变化。
2、该绕线机采用无极调速，用控制器输出0-10V的模拟电压,接入到变频器。通过百分比的方式,总共有100个档位,可精确计数,还可以逆计数，自动停车。
3、该绕线机可逆计数，并配有电磁刹车装置，防止绕漆包线停止时倒车，保证自动记数不会产生误差。如果需要手动逆转时,则可以手动按刹车按键松开,手动转动同样可以计数.
二、变压器绕线机安全操作规程:
1.设备及用具:
绕线机和固定漆包线盘的架子。
与产品相应的绕漆包线绕线治具和档板。
剪刀，扳手，尖嘴钳，木榔头等工具。
相应的线圈加工图纸文件。
2.材料:
符合线圈加工图纸要求的双玻璃丝包漆包线或则漆包漆包线。
骨架板
绝缘薄膜纸
通风条
白纱带
玻璃丝布带
绝缘导管
透明粘胶带
3.绕制过程:
按线圈加工图纸要求准备好的绕漆包线绕线治具，漆包线，绝缘薄膜纸及通风条等材料。对绕线机进行使用前检查：正转，反转等是否正常。如有疑问(特别是漆包线的规格)应及时向绕制部负责人报告，请绕制部进行确认。漆包线圈分为漆包线圈和双漆包线圈，绕制方法区别较大，应分别按下述方法进行：
三、变压器绕线机的绕制方法和步骤:
分别装好绕线治具，档板，骨架板，用扳手紧牢。用与绕线治具长度一致的绝缘薄膜纸在骨架板外紧包扎3圈。用透明粘胶带粘住使其不会松开。漆包线头穿过档板并按要求预留漆包线头的长度，穿与漆包线规相适应的绝缘导管，导管一定要穿过档板，并保证在绕漆包线绕线治具上能绕半圈以上，确保导管不会从漆包线圈中滑出。导管在档板外的长度应不少于60mm.
有端部引出抽头的漆包线圈应按线圈加工图纸顺序要求进行端部引出抽头，并按顺序排列端部引出抽头，特别要注意匝数应准确;导管将端部引出抽头的两根漆包线导在一起，并直接导到端部引出抽头的根部，档板留出60mm以上的导管，端部引出抽头漆包线外留长度按要求预留。为了保证漆包线头折漆包线处不造成匝间短路，应在折漆包线位置包扎两层玻璃丝布带或聚脂绝缘膜。
如果线圈加工图纸要求端部引出抽头位置要更换漆包线规，端部引出抽头引出漆包线的大漆包线应长于小漆包线，并注意漆包线规尺寸应与线圈加工图纸相符。如在绕制过成中有接头出现，在8mm内均作为外接式，并在档板外80mm处剪齐。
通风条应垫于漆包线圈的四个角上。垫上通风条，绕上几匝后用木榔头分别在漆包线圈的每四个角的两边敲打，使通风条不会滑动，而后继续绕漆包线。在绕制次级漆包线圈(偶合漆包线圈)时，先绕初级漆包线，初级漆包线绕完后先整平再用聚脂绝缘膜包扎三层半并用透明胶带纸粘住接缝处，用通风条将四周垫起来在绕次级漆包线，使初级漆包线与次级漆包线之间在电气上得到隔离。两种漆包线最近的距离不小于3.5mm才能认为绕漆包线加工合格。

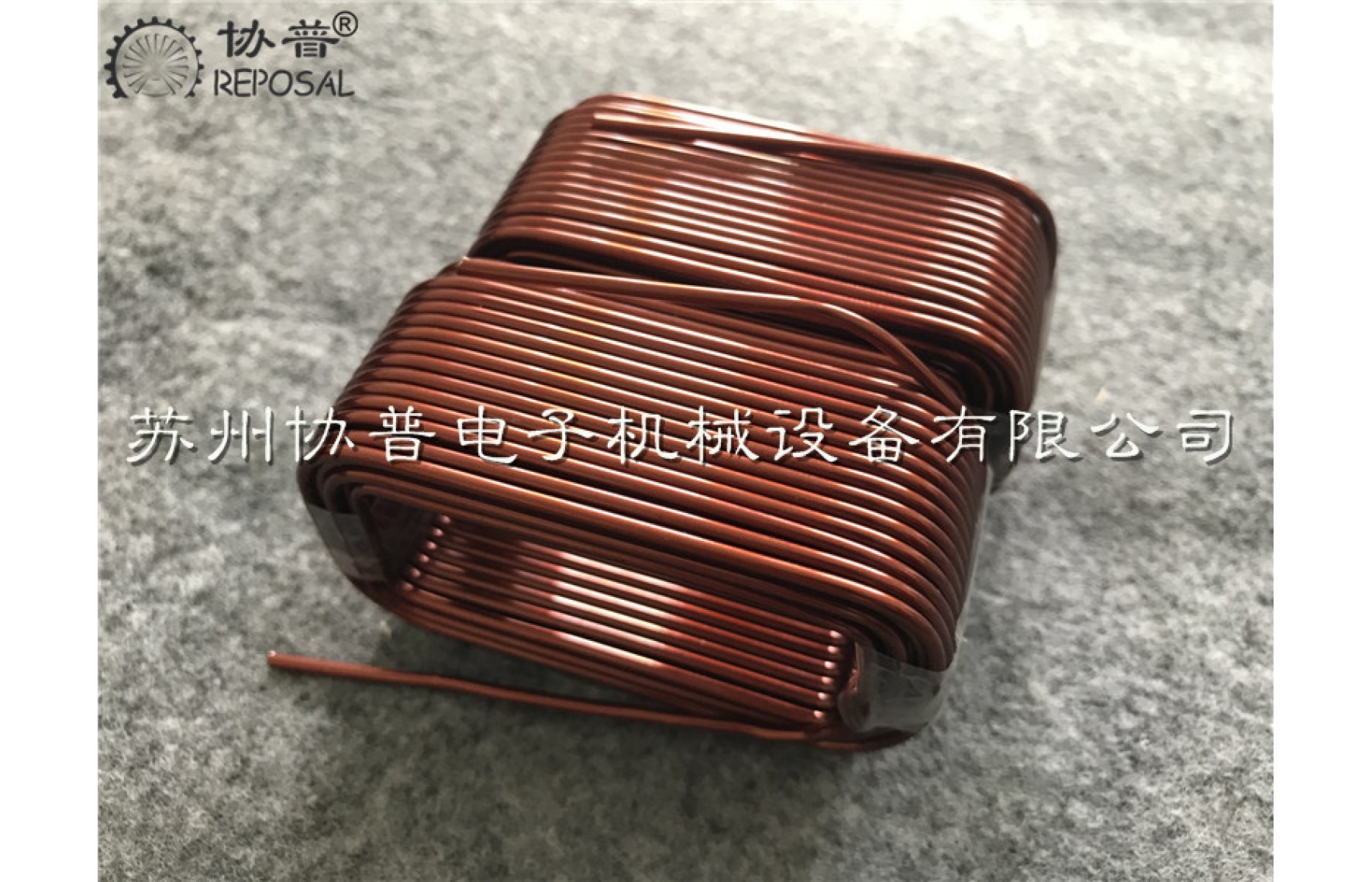

漆包线圈在绕制最后几匝时，应放扎带(白纱带或导管)，便于将漆包线尾扎紧，扎带应在两个位置分别扎紧。漆包线尾应与漆包线头用一样的方法导上绝缘导管。漆包线圈绕完后进行平整再取下漆包线圈脱模，剪掉扎带多余的头，将漆包线圈放置指定位置。存放位置应防潮，放尘。
四、变压器绕线机双漆包线圈的绕制方法和步骤:
组盘式漆包线圈有两盘以上的漆包线圈，两盘漆包线圈是串联连接，这种漆包线圈应先计算好漆包线圈需要用漆包线的总长度，将漆包线从盘上取下剪断。
装上档板和绕线治具，开使绕第一盘，绕完后将漆包线圈取下，在四个角位置处匝紧，再将漆包线圈反方向装在绕线机上，开始绕第二盘，同样的方法可绕第三盘。三盘以上的漆包线圈一般是分为两组分别绕制，绕好后串联在一起合并为一组漆包线圈。漆包线圈绕好后剪掉扎漆包线多余的头子，平整后存放于指定位置。
