绕线机工艺参数的设置
本公司CNC绕线机控制器经过不断完善,其功能完备,性能稳定,可以精确的设置起绕点,线径,幅宽,高速,低速等主要参数,同时还包括比如起始慢速,停止慢速,两端停止等等辅助参数,这些常用参数都设计在用户参数设置区,下面的视频比较详细的说明了本公司CNC绕线机的参数设置过程:
现在我们介绍一下协普绕线机的工艺参数的设置.
协普绕线机的控制器分为这么几大部分的功能.
这个部分叫数字参数区.
它代表的是当前机器的状态.
比如说这边的红灯亮就是对应着待机状态.
说明这个机器在待机状态.
下面的状态有运转.慢车,定位.超速.
这是一个状态区就是监视机器目前状态的.
这是一个数字参数区.
数字参数需就是需要我们设置的一些数字.
在这个地方.
这是一个开关参数.
比如说排线方向开始的时候.
是从左往右还是从右往左.
这是排线方向.
还有绕线方向.
比如说我们站在机器的右侧的时候.
看这个绕线轴它是顺时针转还是逆时针转.
然后选方向.
然后还有一些特殊的功能.
比如说两端停车,自动停止,自动归位等等的.
这些功能看需不需要打开.
这是开关量性质的参数.
所以说这是一个开关参数区.
这个部分是一个编辑区.
就是我们的数字和清除,复制,确定,等等的.
这是在编辑区.
然后这是一个中断区外部中断区.
比如说我们需要指定自动模式.
或者是退段,跳段,停车,启动.
这是一个开关插座.
比如说复位键与下面按钮的复位键等效.
停止.
按启动以后.
控制器会启动.
再按一次它会停止,然后我们先看一下一个.
实际的例子来说明一下我们是怎么设置的.
我们所有的用户参数是通过"步序设定"
"输入"进入到设置界面.
第一个参数是起绕点是要我们指定.
漆包线从什么位置开始绕制.
比如说我们可以设置36.3.
我们可以通过箭头,也可以输入36.3
然后的话我们指定它的宽度是多少.
我们测量过了这个是45毫米.
然后这个漆包线直径是0.4.
然后总圈数52.
然后的话开始有一圈是慢的慢速.
结束的时候有一圈是慢速.
高速是50.
也就是说绕制的时候的速度是6000的50%.
也就3000转每分钟.
低速是3%
我们参数设置完成以后.
我们按"输入"按"复位".
这个时候我们把线头固定一下.
然后我们按启动好了.
绕制完成.
相关文章
机械张力器使用说明
我们现在来了解一下张力器,一个穿线的过程。首先漆包线线过经张力器底部的陶瓷圈，然后再经过其上方的羊毛毡，羊毛毡的夹紧的程度可以调节,其方式是通过张力器的另外一侧的旋钮，
然后再穿过防跳线器,再在张力器上的阻尼轮上面过一圈，然后再次经过一个防跳线器，然后再穿过钓鱼杆上面的导轮，这就是穿线的过程。
然后我们要怎么样调节到一个比较合适的张力？
我们现在看一下第一个，这个手柄是一个张力开关，这个张力开关打到往上方的时候，这个阻尼轮就不起作用，转动它的时候变的很轻。这个张力开关打在下方的时候，张力器开始起作用.
如果我们要调大张力的话，我们就调节张力器底部下方这个旋钮，这个位置有个刻度。通个这个调节张力器上的阻尼轮的阻尼大小.
然后这个位置的手柄是用来调节反张力的,就是钓鱼杆往后面回弹的力量，我们调节的总体原则是在绕线的过程当中，钓鱼竿在阻尼轮的相互作用下,即不会无力往下垂,也不会力量过大而只有很好的摆幅要求在有一个比较大的摆动的范围，这样的话它就可以缓冲，同时起到一个将漆包线张紧的作用。
绕线机之电磁线圈精密绕线机
绕线机,人们说起的时候,通常是指以漆包线为材料加工成线圈的机器.印象中,这应该是一种非常简单的机器甚至是有有些人的印像中应该归纳为一种简易的电动工具.但是事实上,这是一个种类非常多,涵盖面非常广,技术特征林样复杂的行业.
从加工的产品分,比如加工高频变压器线圈的单轴CNC绕线机,就是绕线轴转动,排线轴按设定的节距相应移动,这是相对简单的一种绕线机.电磁线圈,比如普通继电器,它的特点是漆包线的线径小,匝数比较大,所以绕线机主轴的旋转时间长,普通的电磁线圈对排线精度没有太高要求,所以对机器的主要要求就是转速高,张力稳定即可.
再就是精密电磁线圈,同样是电磁线圈,但是这种线圈因为有耐温的要求,响应速度的要求,线包体积的要求,产品一致性的要求,所以,要求绕线机在绕线时,每一根线都是排列的整齐有序,那么要达到这种精度,就对绕线过程中的所有工艺因素有严格的要求.
有绕线机绕线主轴的旋转精度.绕线机控制器的控制精度,排线丝杆的重复定位精度,漆包线的圆度,漆包线的直径一致性,工装装在绕线机主轴后的旋转精度,漆包线的张力控制,绕线时排线的空腔两端的平行度,尺寸精度,还包括排线时的空腔的结构设计,以及绕线完成后脱膜设计.等每一个因素,都会对绕制精度成功与否直接相关.
举其中一个因素对排线精度的影响,即排线时空腔两端的尺寸精度,包括平行度,先假设其它的工艺因素都得到了严格的控制,而这个排线空腔的两端平行度不好,那就会引起实际各处宽度的不一致,假设1.0mm的直径要排列100根,有的面只能排列99根,那排100根则溢出,有的地方能排进101根,排100根则坍塌,即使没有1根线的误差那么大,但是这种误差是可以逐层累计的,所以,其排线空腔的两端平行度要求之高应该可以理解了.
那为了解决这一个问题,就演变出了两种工艺,一种是有骨架精密线圈,一种为无骨架精密线圈.
绕线机多个程序的连续执行
本公司CNC绕线机允许存储1000组工艺数据,并支持其中多组工艺数据连续执行,连续执行的组数可以从2组到1000组均可设置,此功能对于工艺比较复杂,需要多次外部干预的产品,提供了极大的方便灵话性,以下的绕线机操作视频介绍了具体的设置方法.
下面我们说明一下协普绕线机两个程序,
或者是多个程序之间的连续自动执行,
也就是说绕完第一个程序之后,
然后第二个程序自动执行,
不需要你在中间按启动键,
我们示范一下,
设置是怎么设置的,
首先"步序设定""输入"
在第二个程序的时候,
我们把"自动启动"
现在是打开的,
然后第一个程序的"自动启动"我们要把它关闭,
因为这如果是第一个程序的"自动启动"打开,
它会成为一个无限循环,
现在把它关闭,
然后按"输入"按"复归"
好了,
然后我们注意左下角""灯要打开,
然后我们按启动.

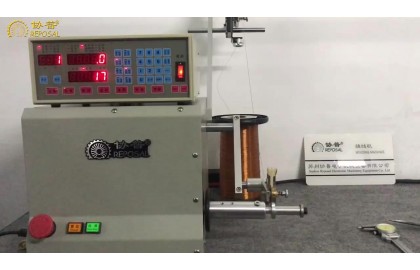

绕线机工艺参数的存储和调用
本公司CNC绕线机支持1000组绕线工艺数数据的存储,您在绕制完成一个线圈的工艺数据后,即自动保存,当您调试下一个产品时,只需要从下一个程序号开始设置参数即可,当你需要生产原来的产品时,也可以非常方便的调用.下方的视频说明本公司绕线机工艺数据的存储与调用.
我们介绍一下协普自动绕线机工艺程序的.
存储和调用.
协普的自动绕线机控制器它可以存储.
1000种不同的工艺程序.
我们怎么切换的.
按起始步数.
按1按输入.
然后按结束部序.
按1按输入按复归.
然后我们按部序设定按输入.
我们会发现我们继续按输入.
按输入之后的话.
它会在程序一的范围之内来设定.
起绕点意思就是说从什么地方开始绕.
我们可以通过这个箭头来指定.
我们也可以通过直接输入数字.
比如说这是36.5.
我们可以输入37.
这是起绕点.
然后我们可以给他指定幅宽.
我们说的幅宽就是这个线在多大.
一个范围之内来回的绕.
绕线机控制器计数方向的设置
绕线机控制器计数方向的设置:
协普绕线机控制器,功能齐备,适用范围广,有的客户采购了我们的绕线机控制器,尽快我们配送了计数传感器,但是用户在安装到绕线机时,有时会发现,计数会从9999.9开始计数,越来越小,这仅仅是因为不注意的时候,将计数器方向安装反了,这时我们其实不需要拆掉已安装好的机器,我们已经考虑到这点,您只需要在控制器上改变计数方向就可以,下面的视频展示了,如果使用我们的绕线机控制器改变计数方向.
高频变压器绕线机结构
此视频说明的是高频变压器绕线机结构,一般的简易绕线机结构大致分为几个部分第一部分,是绕线部分,就是绕线轴,第二部分为排线部分,就是在绕线轴旋转的同时使漆包线往复排绕的机构,第三部分为过线机构,即漆包线从原装的筒到张力机构中间的这一部分,这一部分通常由一些支架类零件组成,第四部分为张力部分,为漆包线绕制在线圈上提供要求不等的张力,第五部分为排线头部分,即绕线机已经过张力器并获得张力,即将绕到线圈上的这一部分机构,高频变压器因为其设计有针对性,与一般的简易绕线机相比,因为其绕组较多,结构紧凑,而且产品要求并不高,所以没有张力器部分,但是因为高频变压器大多需要挡墙胶带与绝缘胶带,所以与一般的简易绕线机相比,多了这两个部分.
我们简单介绍一下这台变压器绕线机的结构.
他为什么这台绕线机名称为变压器的绕线机.
因为它可以同时支持多种不同规格的漆包线.
每一个漆包线都是从这个位置到这个位置.
然后经过陶瓷圈.
然后经过羊毛毡.
然后这儿有从小到大不同的孔.
这里有4个这样的陶瓷圈.
这个样子.
这样的话他就可以一次装夹.
变压器的骨架装在这个位置.
它一次可以有4个不同规格的漆包线进行绕制.
不同规格的漆包线.
这个位置是用来放高频变压器骨架两侧的挡墙胶带的.
这个位置是用来放置高频变压器的绝缘胶带.
所以说这台机器它就适合于高频变压器的绕制.
