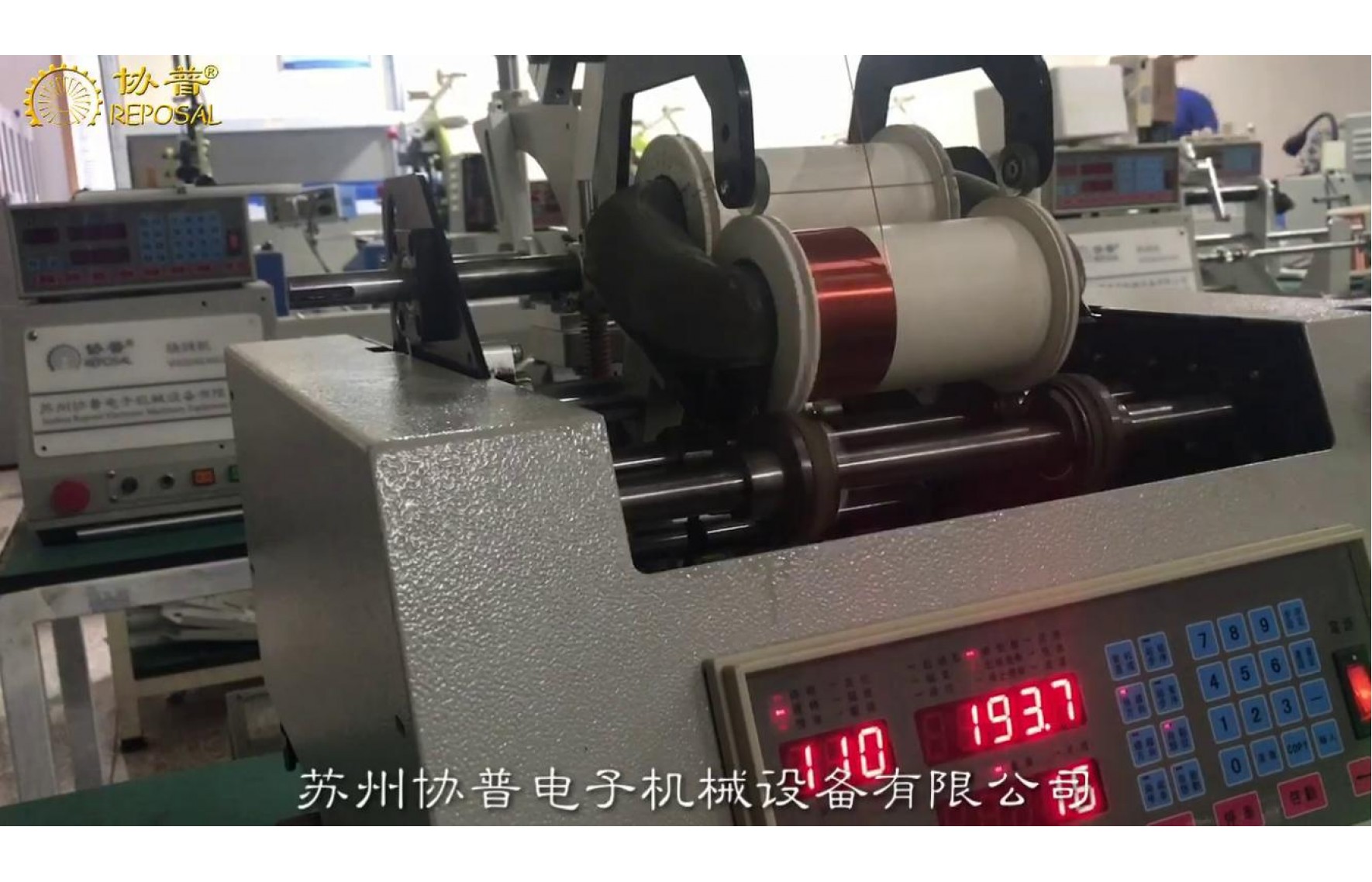

R型变压器绕线机
R型变压器的截面像字母R,所以被称作R型变压器。在大功率用电器中应用R型变压器，可以降低冲击电流, R型变压器是属于干式变压器中的一种。其铁芯系采用从细到粗,再从粗到细的连续的优质取向冷轧硅钢带卷制成，最终截面接近圆形，外形为未切割的封闭形矩形,再通过特殊的R形变压器绕线机在其PBT骨架上绕制出粗次级。因此，由此制造的变压器无噪声、漏磁小、空载电流小、铁损低、效率高;并且由于线圈是圆柱形，通过R型变压器绕线机绕制的线圈铜线长度短，所以，内阻小，铜耗低，温升低，过载波动小，爆发力比环形变压器还好;另外，初、次级线圈采用阻燃PBT工程塑料制成的骨架分别绕制，从而抗电强度高，阻燃性好。
但是其制造工艺对也对比较复杂,二是其线圈绕制,因为是封闭铁芯内绕制,所以PBT是两部分组成,然后R型变压器绕线机驱动PBT骨架绕制,绕制精度受到一定影响,一是其铁芯形状,因为其展开形状为纺锥形,所以其模具,材料利用率都比较低,
随着R型变压器绕线机的发展, 制造成本的降低,品质稳定性的提高,R型变压器以新颖、独特的结构，优异的电磁性能正得到越来越多的电子行业的青睐。特别适用于医疗设备、显示设备、音响设备、办公设备。
R型变压器可以用作所有电器的电源变压器或隔离变压器。它具有效率高、体积小、重量轻等特点。R型铁芯所用的材料是高牌号冷轧取向性硅钢片，经过卷绕机将铁芯卷绕好后，经过退火处理，使硅钢片的分子结构重新排列。R型变压器体积小，重量轻。R型变压器是用无切割铁芯卷绕，使用取向性高牌号硅钢片，因而体积小。重量轻(比EI型变压器小30%、轻40%、薄40%)。R型变压器效率高。由于铁芯无切割，铁损很小，加之采用高品质的材料和紧凑结构，使铁芯与R型变压器绕线机绕制的绕组之间的距离降到最小，故效率可达90%以上。R型变压器漏磁小。R型变压器的铁芯没有磁隙且绕线均衡，因而漏磁小。无需设计任何防反漏磁措施。R型变压器无噪音产热小。由于R型变压器是用无切割铁芯卷绕，使用取向性高牌号硅钢片制成，具有均匀圆形截面。和R型变压器绕线机绕制的连续线圈，电阻损耗和产热都很低，且由于没有切割，磁致伸缩应力就很容易被吸收，因而保证了应用无噪音。R型变压器励磁电流小。R型变压器设计合合理，因而具有铁损低，产热少，励磁电流小和能耗省的特点。R型变压器安全系数高。由于它独特的设计，将初级与次级的骨架分开，绝缘性能优良，由阻燃材料制成的互相分离的骨架可以满足任何国家的标准。
