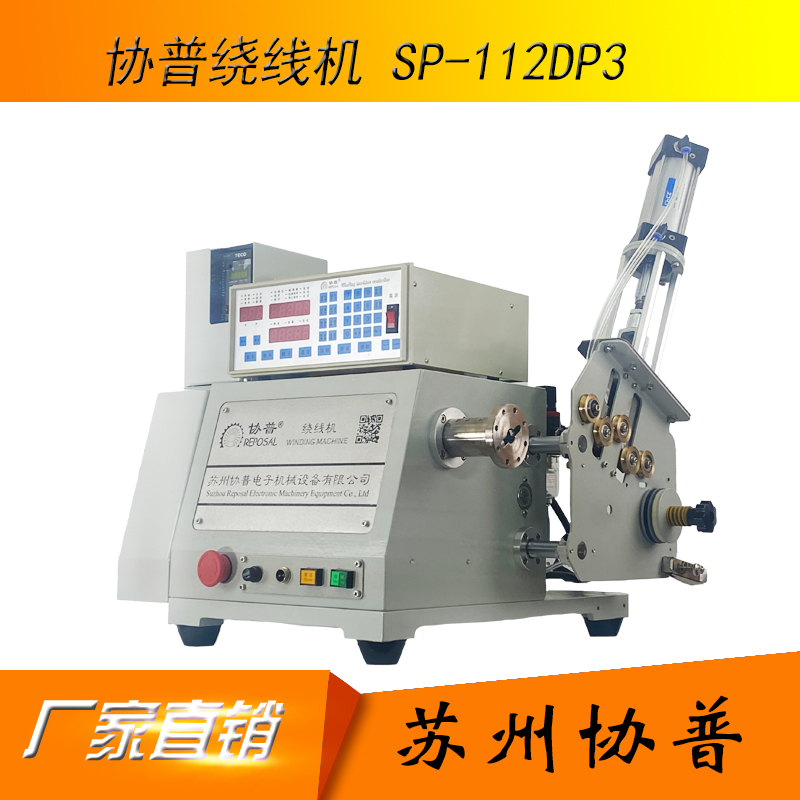

精密型桌面式气动张力绕线机:SP-112DP3
SP-112DP3与SP-112DP1类似，主要区别在于其张力器采用气动回弹，工艺性较好。在适用于中型大小的线圈，对排线质量有较高要求的同时，一定程度上降低了对人工熟练程度的依赖，但是绕线机主体采用整体式铸造设计，SP-112DP1相比工艺刚性与稳定性优良，但是气动回弹机构的影响，所以适用的漆包线范围主要在0.6-1.5mm之间。
精密线圈绕线机要主应用于各种要求排列整齐的骨架线圈与无骨架线圈.
此规格绕线机控制算法精密,结构精度高,不但适合圆柱状线圈的绕制,在盘状线圈的绕制精密度也极有优势.
本公司可以此机器基础上根据客户要求提供其它工装设计,骨架设计,工艺路线设计等其它增值服务.
控制器采用精密CNC绕线机控制器,配置台湾东元变频器,确保运转稳定.
绕线机专业控制器,功能完备,层次分明,设置简单,附加扩展功能多,如两端减速,两端停车,断电记忆等功能。
可以根据客户具体的要求需要更改程式实现多功能。
电源电路采用改进型抗干扰电路，抗干扰能力强。
绕线机排线系统可以在绕线过程中适时调整位置，排线稳定低噪音。
可存储1000组加工数据,断电不会擦除,存储调用简单。
一体式铸造机箱,稳定可靠.

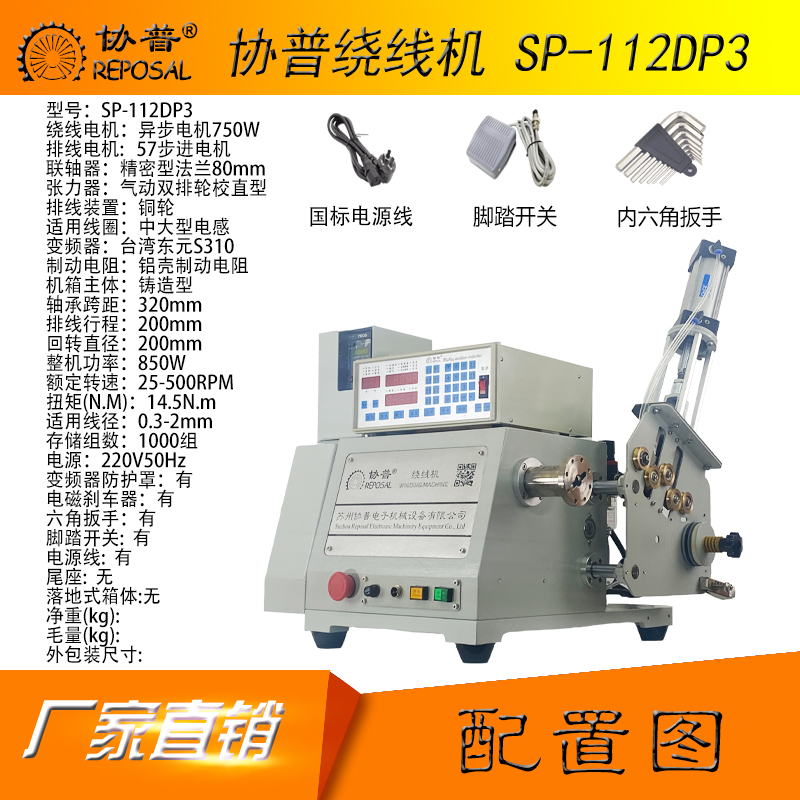

设备名称:精密型桌面式气动张力绕线机SP-112DP3
型号：SP-112DP3
排线电机：57步进电机
绕线电机：异步电机750W
联轴器：精密型法兰80mm
张力器：双排轮校直型
排线装置：铜轮
适用线圈：中大型电感
变频器：台湾东元S310
制动电阻：铝壳制动电阻
机箱主体：焊接型
轴承跨距：320mm
排线行程：200mm
回转直径：200mm
整机功率：850W
额定转速：25-500RPM
扭矩(N.m)：14.5N.m
适用线径：0.3-2mm
存储组数：1000组
电源：220V50Hz
变频器防护罩：有
电磁刹车器：有
六角扳手：有
脚踏开关: 有
电源线: 有
尾座:无
落地式箱体:无
净重(kg):
毛量(kg):
外包装尺寸:
